Antena dipolo de banda ancha

Lista de las antenas
Inicio: Antena Teoría Tutorial
Una regla estándar de oro en el diseño de la antena es: una antena se puede hacer más por banda ancha aumentar el volumen que ocupa. Por lo tanto, una antena dipolo puede ser más banda ancha aumentando el radio de A del dipolo.

A modo de ejemplo, el método de simulaciones momento se llevará a cabo en los dipolos de la longitud de 1,5 metros. En esta longitud, el dipolo es una media longitud de onda larga a 100 MHz. Tres casos se consideran:

  • A=0.001 m = (1/3000th) de una longitud de onda en 100 MHz

  • A=0.015 m = (1/100th) de una longitud de onda en 100 MHz

  • A=0.05 m = (1/30th) de una longitud de onda en 100 MHz

    • El resultado S11  para cada uno de estos tres casos es trazar la curva de frecuencia en la Figura 1 (suponiendo que acertaron con una carga de 50 ohmios).

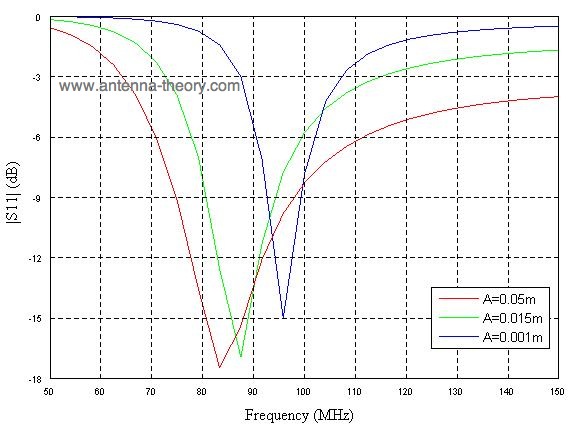

    s-parameters (sparameter) for dipoles (return loss)

    Figura 1. Magnitud del S11 de dipolos de radios variables.

    Lo primero resulta de la figura 1 es que el gordo se hace el dipolo, mayor será el ancho de banda llega a ser. Por ejemplo, si el ancho de banda se mide como el rango de frecuencias en que | S11 | <-9 dB, a continuación, los anchos de banda de 6,5 MHz, 14 y 24 MHz, para las curvas de color azul, verde y rojo, respectivamente.

    En segundo lugar, el más gordo del dipolo tiene la más baja de la resonante frecuencia llega a ser. En otras palabras, si una antena está resonando a 100 MHz, la longitud de resonancia disminuye a medida que el dipolo engorda.
